Polaganje kabela: IEEE Standard: Proracun
vucne sile i bocnog pritiska kabela prilikom
polaganja
Iz prakse je poznato da je veliki broj kvarova
koji se pojavljuju na kabelskoj
mrezi u toku
pogona, izazvan nepravilnim
polaganjem. Primjena
prevelike vucne sile kod
polaganja kabela
i nepazljivo polaganje
na trasi sa vise skretanja
cesto dovodi do ostecenja
kabela. U cilju
smanjenja takvih kvarova,
IEEE je izdalo
standard P-576. U nastavku
je kratko objasnjenje
istog.
Proracun maksimalno dozvoljene vlacne sile
Povlacenje kabela moze
se izvoditi primjenom:
- Zatezne omce na vodicu
- Vucnom carapom (zahvat preko izolacije kabela)
Zatezna omca: maksimalna vlacna sila vodica odredjena
je materijalom izrade vodica:
Maksimalno dozvoljena sila za bakarne vodice
je 2270 kg a za aluminijske vodice 1700 kg.
Sila za kabele sa olovnim
plastem moze se
izracunati po slijedem
izrazu:
Vucna carapa: Kod povlacenja kabela vucnom carapom, maksimalno
dozvoljena sila je 450 kg ili vrijednost dobijena proracunom za zateznu
omcu, ako je ta vrijednost
manja.
Polaganje u PVC cijevima:
Polaganje kabela u PVC cijevima je nasla
veliku primjenu u distribuciju
elektricne
energije i industriji u
naj sirem smislu.
Zbog "ciste"
trase koju PVC cijevi
predstavljaju, cesto se
pretjera sa vucnom
silom prilikom polaganja,
narocito, ako je
trasa krivudava, odnosno
ako ima skretanja
trase pod ostrim kutem
(vidi rjeseni primjer
u nastavku). Sila naprezanja
kabela u tom
slucaju odredjuje se zbrajanjem
sile potrebne
za vucu na ravnom dijelu
trase i sile na
krivini (kruzni luk trase):

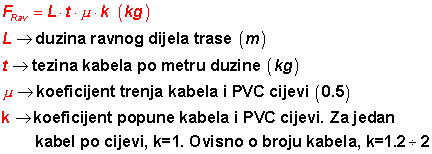

Vucna sila na ravnom dijelu trase:
Koeficijent trenja od 0.5 se koristi za kabele
sa vanjskim plastem od PVC.

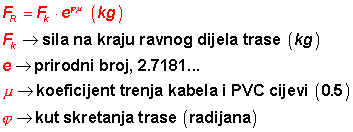

Vucna sila na zakrivljenom dijelu trase:
Bocni pritisak na kabel:
Bocni pritisak na izolaciju kabela definiran
je kao sila koja se sastoji od horizontalne
komponente - vucne sile i vertikalne komponente
- vlastite tezine kabela:

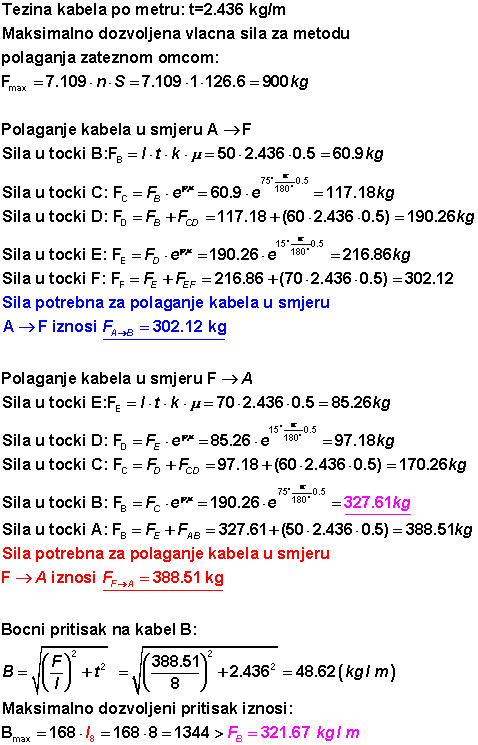

Primjer:
Potrebno je poloziti kabel u PVC cijevi.
Izracunajmo vlacnu silu
kojom ce se kabel
polagati, smjer polaganja
i ispitajmo da
li je bocni pritisak na
izolaciju u dozvoljenim
granicama.
Tehnicki podaci trase su na donjoj skici
uz napomenu da je trasa horizontalna.
Podaci kabela:
Jednozilni XLPE cabel,
126.6 mm2 (250 kcmil),
35 kV, sa PVC zastitnim
plastem (Pirelli)
Zakljucak:
- Kabel treba polagati u smjeru A-F, jer je
tada potrebna manja vlacna
sila za polaganje.
- Za polaganju se moze koristiti bilo koja
metoda. Sila je manja
od 450 kg.
- Bocni pritisak je u granicama dozvoljenog.
|
|
|
|
|
