Analiza sistema - Korisnicki Programi
Danas je na trzistu veliki broj korisnickih
programa za analizu energetskog sistema.
Ovisno o proizvodu, takvi paketi imaju u
svom sastavu module za unos podataka sistema,
oblikovanje sistema (graficki prikaz sistema
koji u novije doba ima ukomponiranu i GIS
komponentu), proracun tokova snaga, kratkog
spoja, padove napona, start motora itd, te
mogucnost analize " what if " (sto
ako ... se karakteristike neke od komponenti
pronijeni)
U nastavku je u kratko
opisan korisnicki
program Primary Distribution
Analysis / Graphics,
DPA/G, proizvodnje Stoner
Electric. Spomenuta
firma je izdala program
novijeg datuma, pod
nazivom SynerGEE, cija
se osnova bazira na
upravo spomenutom DPA/G.
Prije koristenja programa, neophodno je izvrsiti
pripreme kao sto su izrada
baza podataka
elemenata sistema kao na
pr. vrste kabela,
vodica, prekidaca, transformatora,
releja,
osiguraca itd. Nakon toga
treba imati na
raspolaganju mape ( nacrte)
sistema kojeg
se zeli modelirati, u elektronskom
obliku
(AM/FM ili AutoCAD format). Nakon sto je model zavrse, baza sistema
napravljena i testirana,
moze se proistupiti
analizi sistema, modela.
Izrada base podataka elemenata postrojenja-opreme
Pod izradom base podataka elemenata postrojenja,
podrazumijeva se upis elemenata postrojenja
sa svim neophodnim tehnickim podacima u vec
predvidjene strukture base podataka (relational
databases). U tu svrhu se koristi obicni
word procesor. Gotove tabele se zatim upisuju
u database, pod nazivom Equipment database
(baza podataka opreme),koristeci program
DPA/G.
Click to enlarge

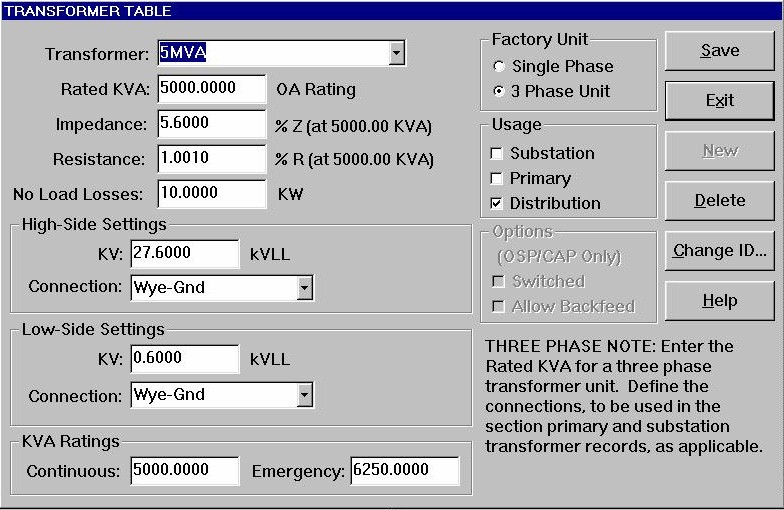

Podaci koji se upopisuju su na primjer:tip,
velicina, naponski nivo, podnosive dozvoljene
i maksimalne strujeelemenata: rastavljaca,
prekidaca, transformatora, potrosaca, sabirnica,vodica,
kabela itd. Primjer tabele transformatora
prikazan je u nastavku.

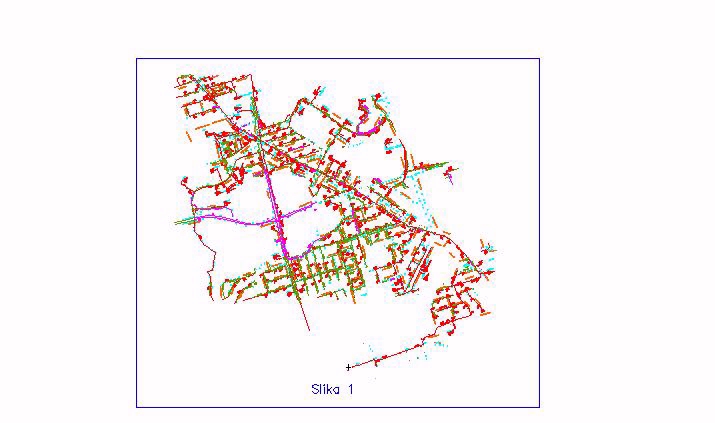

Elektronska izrada modela mreze (digitizing)
Za izradu modela mreze, treba imati na raspolaganju
odgovarajuce nacrte sa
prikazom doticne mreze,
za slucaj DPA/G, nacrti
trebaju biti u AutoCAD
formatu. Primer takvog
jednog izlaza (izlaz
27.6 kV u Torontu) prikazan
je na Slici 1.
Click to enlarge
Ovisno o stupnju u kojem ce se analiza sprovoditi,
izrada modela, u ovom slucaju
izlaza iz TS,
27.6 kV, moze biti detaljna,
identicna gornoj
slici ili u vecini slucajeva,
reducirana
na glavni dio izlaza (tako
zvani main) i
ponekim sporednim ograncima
(zvanih lateral).

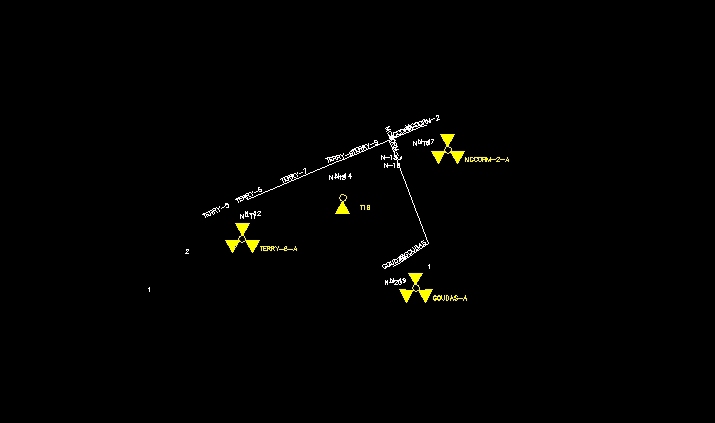

Na Slici 2 prikazan je
model istog izlaza,
vidjen kroz DPA/G, nakon
sto je modeliranje
(digitizing) zavrseno.
Radi jednostavnosti,
model obuhvaca jedan mali
dio izlaza.
Click to enlarge
Slika 2
Upis podataka i testiranjs modela
Po zavrsetku izrade modela mreze, sistem
treba testirati. Za tu
svrhu koristi se za
to predvidjen podprogramom,
pod nazivom CDI.
Ovaj modul omogucava unos
podataka u bazu
podatak DPA/G, manipiliranje
podacima kao
na pr. dodavanje pojedinih
djelova postrojenja
iz neke druge baze podataka,
popravak i testiranje.

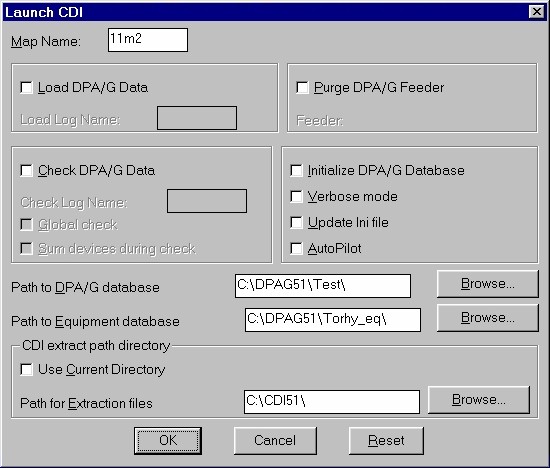

U nastavku je prikazan
izgled pocetne stranice
programa kojim se definira
elemente za unos
u bazu i dio stranice dijela
kojim se upisuju
podaci u bazu podataka..
Click to enlarge
Click to enlarge
Izvodjenje analitickih proracuna
Nakon sto je model uspjesno instaliran, moguce
je manipulirati unesenim
podacima, mijenajati,
dodavati bilo koji od originalno
unesenih
elemenata. Isto ako, moguce
je izvoditi sve
proracune koje su tim programom
predvidjeni:
proracun tokova snaga (jednofazno
i trofazno),
kratkog spoja, pada napona,
start motora,
optimalnog polozaja kompenzatora,
"sto
ako?" analize itd.

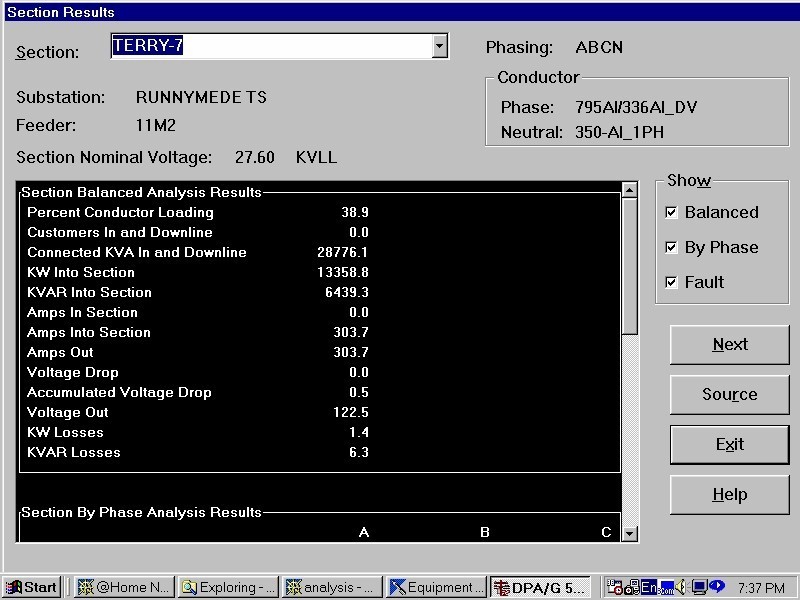

U nastavku je prikaz ekrana
sa podacima toka
snaga za jednu od sekcija
izlaza.
Click to enlarge
Izlazni podaci
U nastavku je prikazan izlazni rezultat proracuna
toka snage za spomenuti
izlaz.
Click here to see
|
|
|
